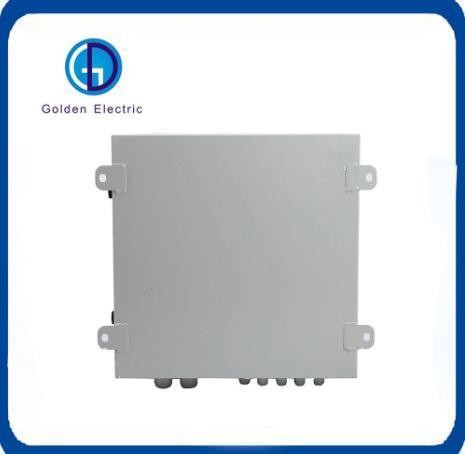

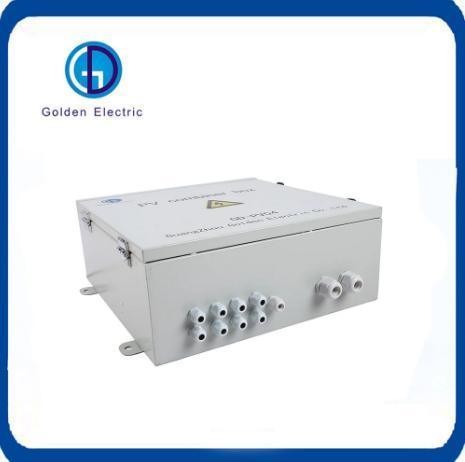

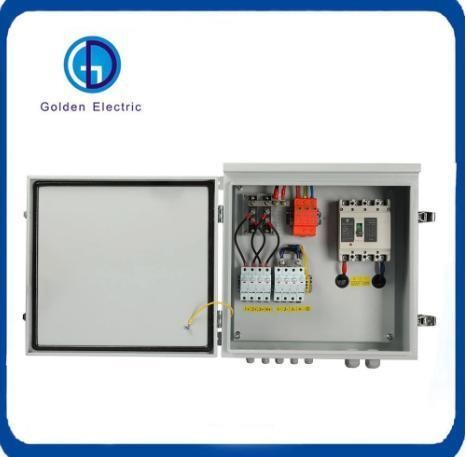

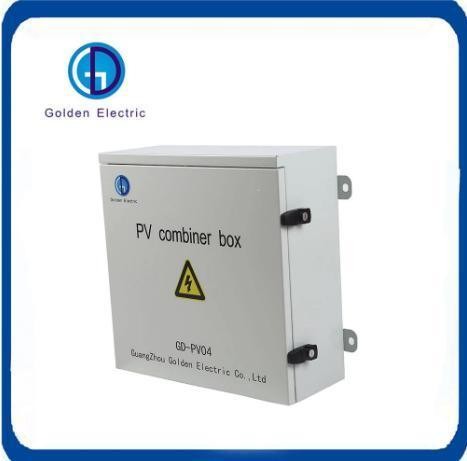

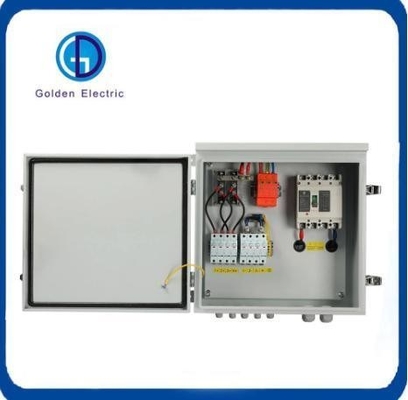

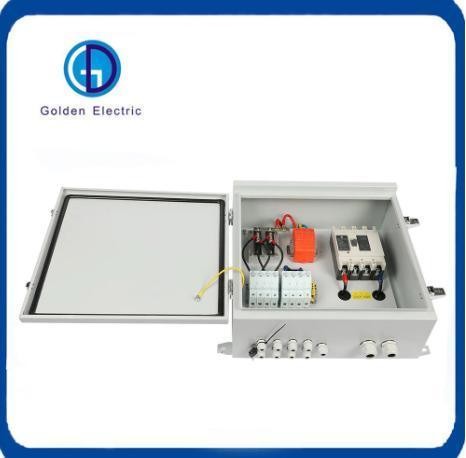

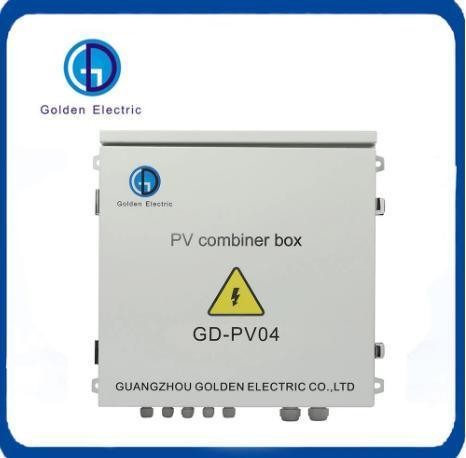

GD-PV4/1PV combinator box bus synthetische DC-invoer van 4 PV-componenten naar 1 uitgang. Elk kanaal is voorzien van een zekering. De uitgangszijde is uitgerust met bliksembescherming en schakelaar.Het vergemakkelijkt de invoer bedrading van de DC-krachtverspreiding kabinet en inverter. Realiseer bliksembescherming, kortsluitingsbescherming en aardingsbescherming. PV combinator doos verdeeld in twee soorten: intrintelligente doos en niet-intelligente doos.Intelligente PV combinator box is uitgerust met monitoring unit, dan detecteren de invoerstroom van elke string, detecteren binnen temperatuur, detecteren bliksembescherming status, detecteren schakelaar status en samenvatten outputspanning en zo verder.
Ontwerp en configuratie strikt in overeenstemming met de "Technische specificatie voor fotovoltaïsche verbindingsapparatuur" CGC/GF 037:2014.
Beschermingsgraad IP65. Gebruikers voorzien van veilige, korte, mooie en toepasbare producten voor fotovoltaïsche systemen.
Het product heeft een buitenmuurtype, die zich aanpast aan de ruwe omgeving.
|
Naam
|
GD-PV4/1
|
|
Elektrische parameter
|
|
Maximale stroomspanning van het systeem
|
550
|
1000
|
|
Maximale invoerstroom voor elke snaar
|
15A
|
|
Maximale invoerstrengen
|
1
|
|
Maximale uitgangsschakelaarstroom
|
20A/32A
|
|
Aantal MPPT-omvormers
|
1
|
|
Aantal uitvoerstrengen
|
1
|
|
Blikbescherming
|
|
Testcategorie
|
Beschermingsgraad II
|
|
Nominale ontladingsstroom
|
20 kA
|
|
Maximale ontladingsstroom
|
40 kA
|
|
Spanningsbeschermingsniveau
|
20,8 kV
|
30,8 kV
|
|
Maximale continue werking
Spanning Uc
|
630 V
|
1050V
|
|
Pools
|
2P
|
3P
|
|
Structuurkenmerken
|
Plug-push module
|
|
Systemen
|
|
Beschermingsgraad
|
IP65
|
|
Uitgangsschakelaar
|
DC-isolatie-schakelaar (standaard) /
DC-sluiters (optioneel)
|
|
Waterdichte aansluitingen
|
Standaard
|
|
PV-DC-sluiters
|
Standaard
|
|
PV-overspanningsbeschermer
|
Standaard
|
|
Monitoringmodule
|
niet-verplichte
|
|
Diode voor voorkoming
|
niet-verplichte
|
|
Materiaal van de doos
|
PVC
|
|
Installatiemethode
|
Tipe wandmontage
|
|
Werktemperatuur
|
-25 °C~+55 °C
|
|
Temperatuurverhoging
|
2 km
|
|
Toegestane relatieve luchtvochtigheid
|
0-95%, geen condensatie
|
* Hoge betrouwbaarheid
Met DC FUSE
Met DC-overspanningsbeschermingsinrichting
met een gelijkstroomcircuitbreaker of een gelijkstroombelastingisolatie-schakelaar.
* Sterke aanpassingsvermogen
IP65 design, waterdicht, anti stof en anti ultraviolet.
Strikte test voor hoge en lage temperatuur,breed gebruikt/
De eenvoudige installatie, de vereenvoudigde bedrading, de handige bedrading.
De doos is gemaakt van koudgewalst staal en andere metalen materialen.
* Flexible configuratie
Gebruikt voor enkelkristallijn silicium zonne-modules, polykristallijn silicium zonne-modules, dunne film zonne-modules.de drukisolatie-schakelaar is gewijzigd.
